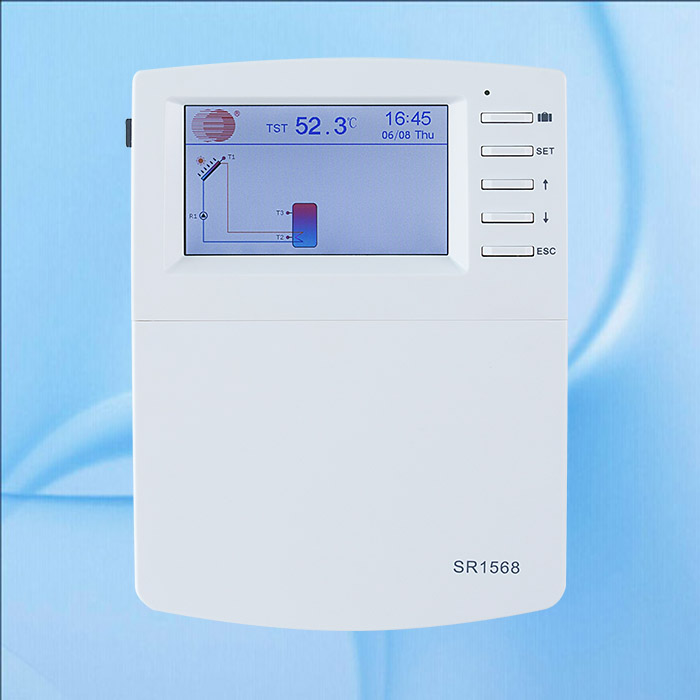

產品說明：
TFT彩色大屏幕顯示屏
? 6個繼電器輸出
? 1個外置低壓繼電器輸出
? 7個傳感器輸入
? 1個Grundfos Direct Sensor TM（VFS)模擬輸入
? 1個Grundfos Direct Sensor TM（RPS)模擬輸入
? 3個變頻PWM輸出用于高效泵的轉速控制
? 數據存儲在TF（Micro SD）存儲卡上
? 485通訊接口
? 23個可選系統
SR1568有英文版，無中文版。
主要技術指標：
輸入信號：2 個 PT1000 溫度傳感器輸入
5個NTC10KB=3950溫度傳感器輸入
1個Grundfos Direct Sensor TM（VFS)模擬輸入
1個Grundfos Direct Sensor TM（RPS)模擬輸入
輸出信號燈：3 個電磁繼電器，最大的開關電流 1A
3個半導體繼電器，最大的開關電流1A
1個未定義的外置低壓繼電器（開關信號）
3個PWM變頻輸出（可開關的0-10V）
功能：運行小時計數、真空管集熱器間歇功能、定時加熱功能、泵速控制、熱量測量、外置換熱器系統參數調節、選項功能調節（菜單式）、平衡和診斷功能等功能控制
電源供應：100…240V ~（50…60Hz）
額定脈沖電壓：2.5KV
數據界面：TF（Micro SD）
485 電流供應：60mA
外殼：塑料ABS
安裝：掛墻安裝
指示/顯示：系統監控顯示屏，系統圖可視，TFT彩色顯示、背景照明
運行：面板前面5個按壓式按鈕
保護類別：IP41
保護等級：I
環境溫度：0-40℃
外形尺寸：208mm*158mm*43mm
主要功能：
TFT彩屏顯示
Date時間/日期設置
Light屏幕亮度設置
SMT_HT智能加熱
Circle用水端循環泵控制功能
SYS（1-23）個系統選擇
CEM 集熱器緊急關閉
OCCO 集熱器冷卻
OCMI 集熱器最低溫度
OCFR 集熱器防凍功能
OTCO 真空管集熱器間歇功能
PUMP 水泵控制方式
LLOGI水位優先
COOL冷卻功能
OHDP 熱轉移
HEATX水箱間熱量轉移
RPH采暖回水預熱
SFB 固體燃料爐功能
BYPR太陽能循環旁通功能
TIMER定時器功能
AH自動調溫功能
BEEP蜂鳴器故障報警功能
BLPR堵塞保護功能
OTDIS高溫殺菌功能
OPAR 并列繼電器
OHQM 熱量測量
GFDS 格蘭富流量計
PRESS壓力監控
UNIT攝氏度與華氏度的轉換
OSDC( SD卡)
RESET復位
PASS密碼設置
假日功能
控制器軟件在線升級功能
保護功能
斷電記憶保護
屏幕保護

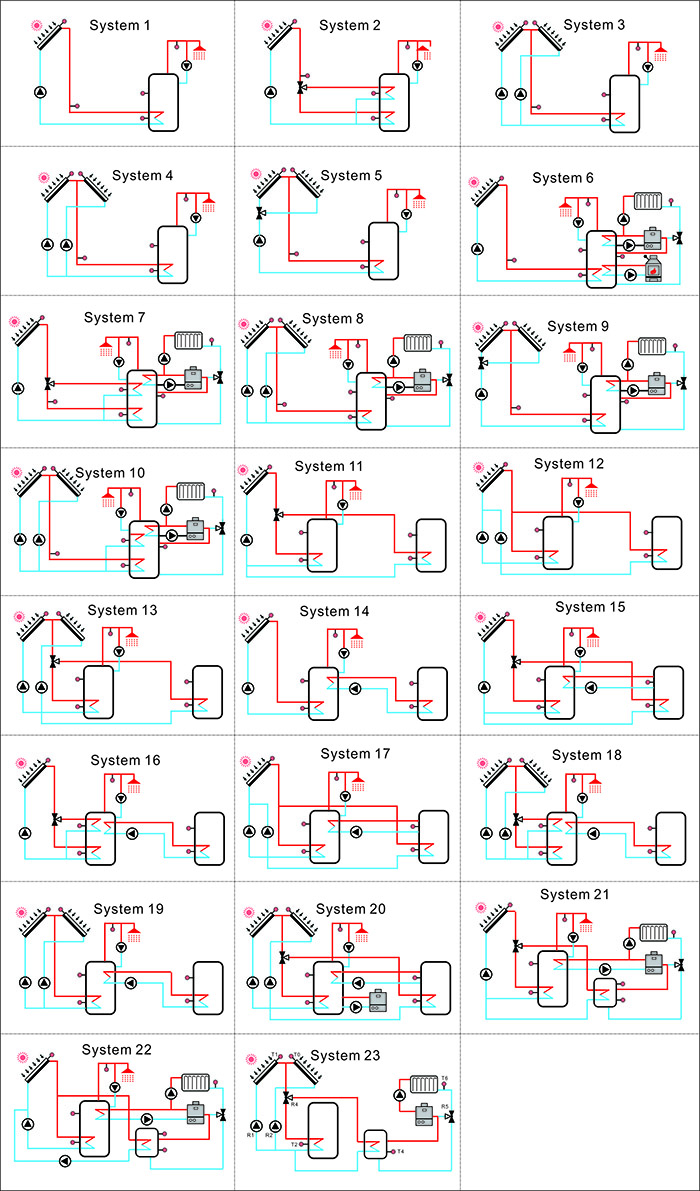

安裝系統圖：
