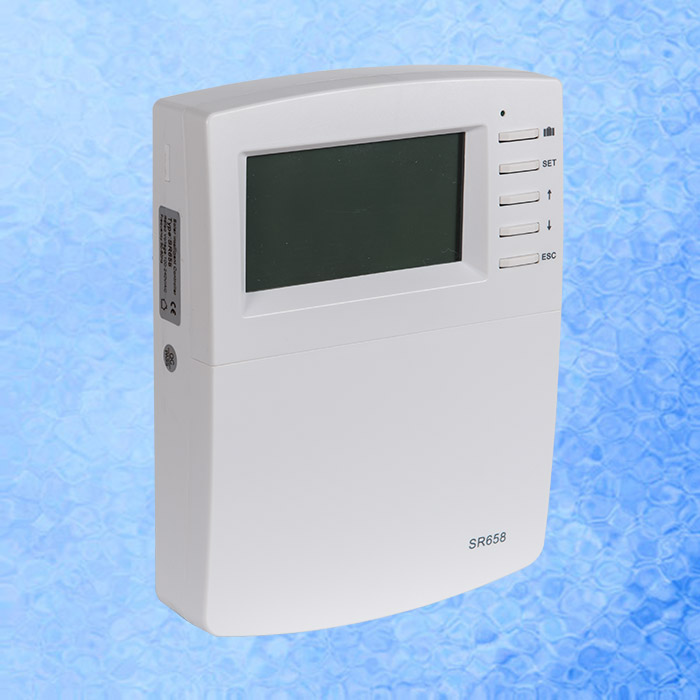

產品說明：

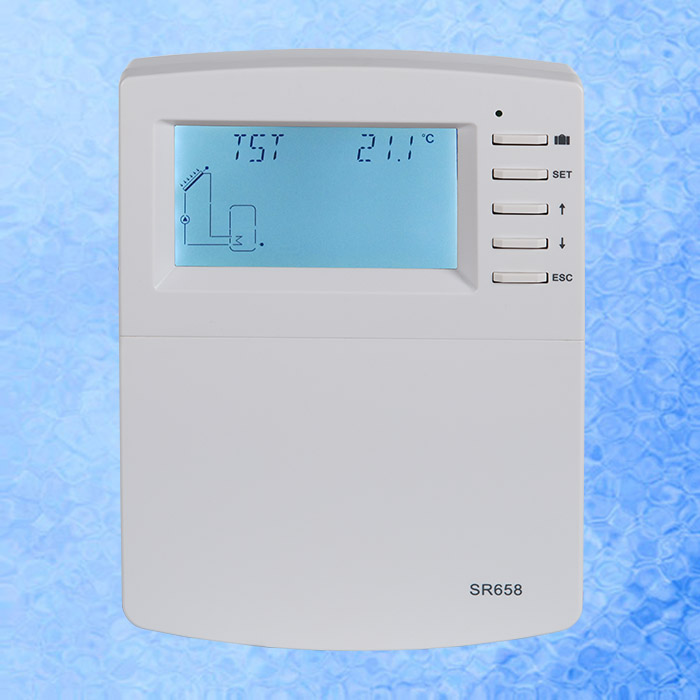

•LCD大屏幕顯示屏
•6個繼電器輸出
•1個低壓繼電器輸出用于鍋爐開關控制
•8個傳感器輸入
•1個Grundfos Direct Sensor TM（VFS) 輸入
•1個旋葉式電子流量計（FRT）輸入
•3個變頻PWM輸出用于高效泵的轉速控制
•數據存儲在TF（Micro SD）存儲卡上
•19個可選系統
SR1568有英文版，無中文版。
主要技術指標：
輸入信號：2 個 PT1000 溫度傳感器輸入
6個NTC10KB=3950溫度傳感器輸入
1個Grundfos Direct Sensor TM（VFS)模擬輸入
1個旋葉式電子流量計（FRT）輸入
輸出信號燈：3 個電磁繼電器，最大的開關電流1A
3個半導體繼電器，最大的開關電流1A
1個低壓繼電器（開關信號），鍋爐開關控制
3個PWM變頻輸出（可開關的0-10V)
主要功能：運行小時計數、真空管集熱器間歇功能、定時加熱功能、泵速控制、熱量測量、外置換熱器,游泳池循環系統，系統參數調節、選項功能調節（菜單式）、平衡和診斷功能等功能控制
電源供應：100…240V ~（50…60Hz）
額定脈沖電壓：2.5KV
數據：TF（Micro SD）
外殼：塑料ABS
安裝：掛墻安裝
運行：面板前面5個按壓式按鈕
保護類別：IP41
保護等級：I
環境溫度：-10-40℃
外形尺寸：208mm×158mm×43mm
主要功能：
Date時間/日期設置
THET定時輔助加熱
CIRC用水端循環泵三時段溫度/水流控制功能
PRSWD輸入密碼
SYS（1-19）個系統選擇
LOAD/LOAD2水箱加熱設置
COL/COL2集熱器功能
OCMI（2）集熱器最低溫度
OCFR（2）集熱器防凍功能
OTCO（2）真空管集熱器間歇功能
PINTV游泳池間隙功能
PUMP水泵控制方式
LLOGI水箱加熱邏輯
COOL冷卻功能
HEATX水箱間熱交換功能
RPH采暖回水預熱功能
DLHTX兩個水箱熱量相互轉移邏輯控制功能
EXHX外置熱交換器控制功能
SFB固體燃料爐功能
AUX輔助功能
TIMER定時器功能
AH自動調溫功能
BEEP蜂鳴器報警功能
MAN手動功能
BLPR堵塞保護功能
OTDI高溫殺菌功能
OPARR并列繼電器
OHQM熱量測量
FS流量計選項及流量監控
UNIT單位轉換
OSDC（SD卡）
RET復位
PASS密碼設置
假日功能
控制器支持軟件升級
保護功能
斷電記憶保護
屏幕保護
故障保護

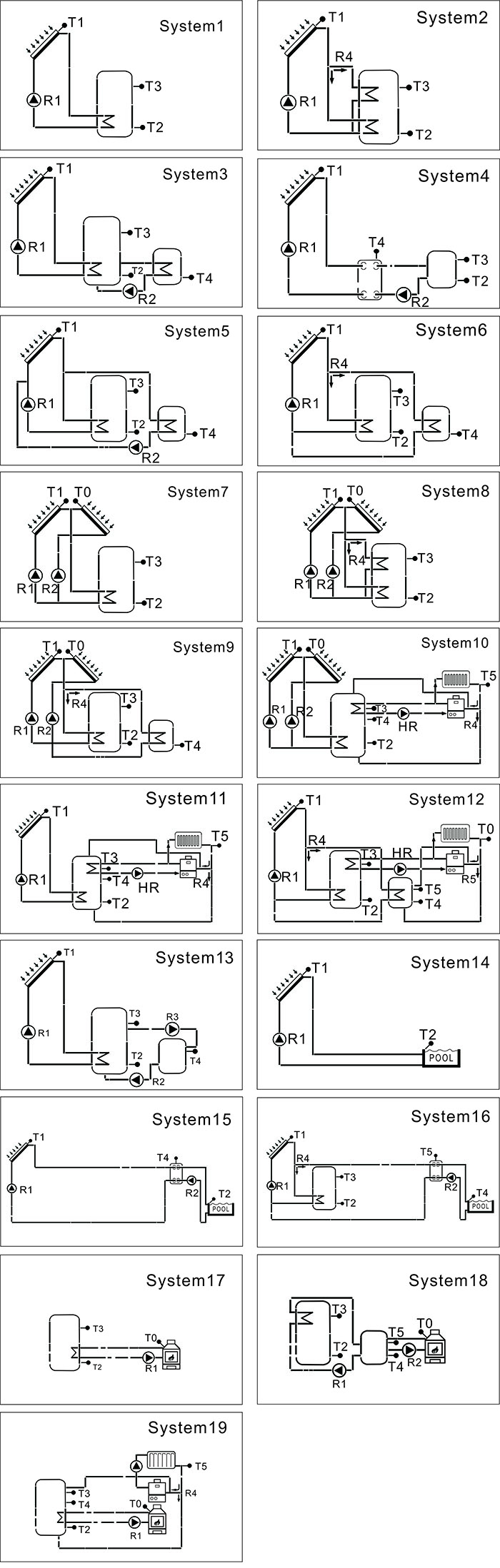

安裝系統圖：
