產品說明：

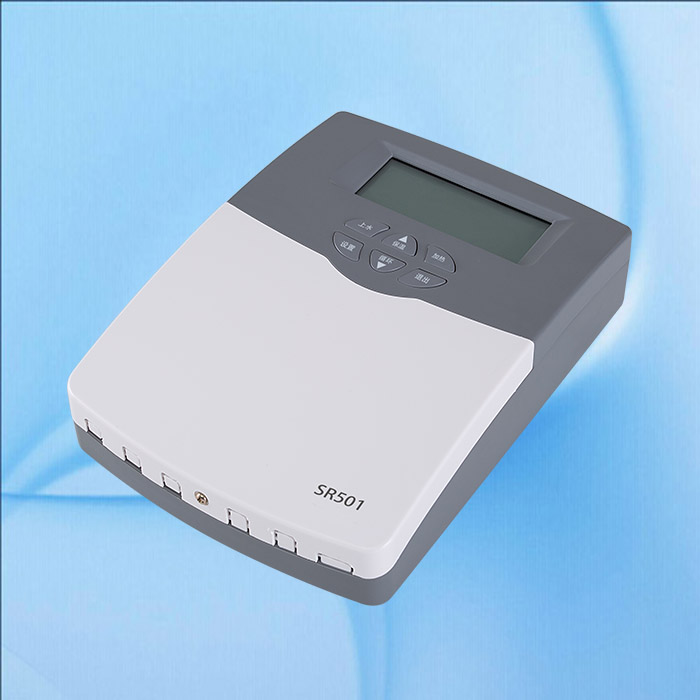

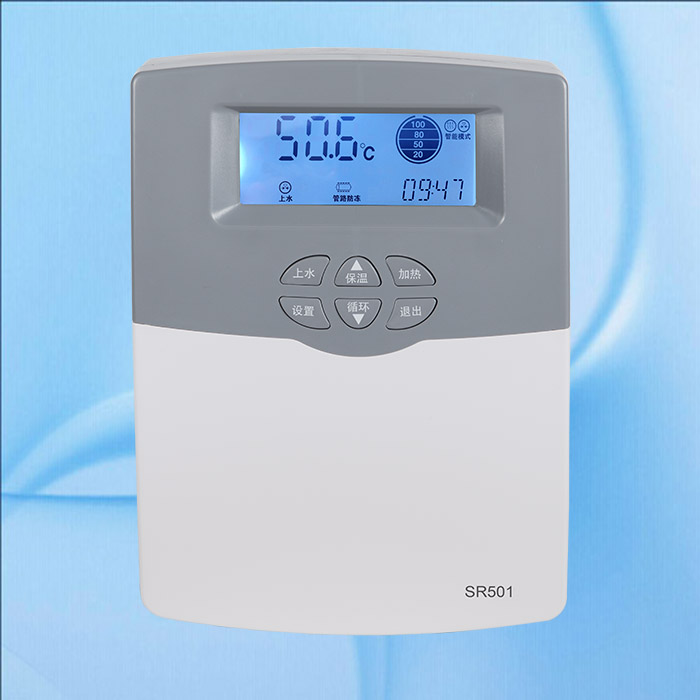

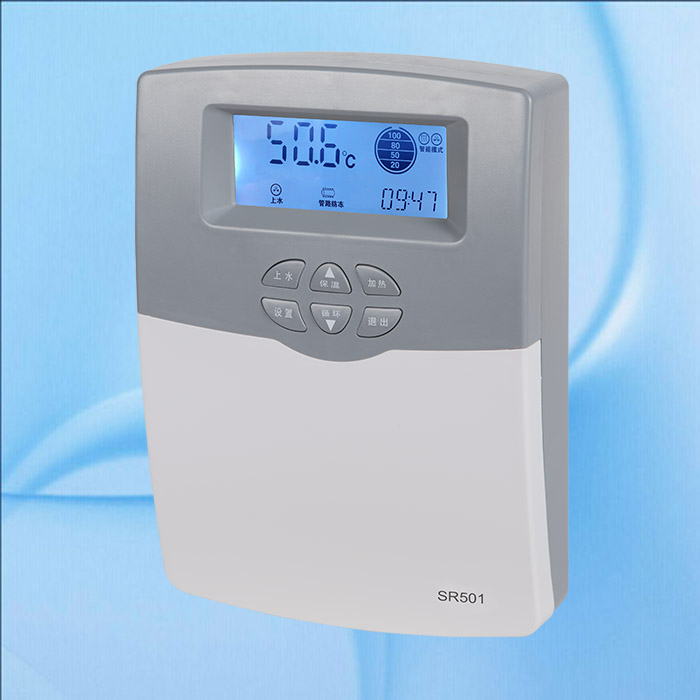

SR501太陽能熱水器微電腦全自動控制器，用于一體非承壓式太陽能，應用最新NEC高性能單片機開發而成，實現了智能控制；所有器件采用工業級標準，能在寒冷、高溫、潮濕環境運行自如，同時使用時鐘芯片，使時間控制精確。本控制器LCD液晶顯示、外觀美觀、性能穩定可靠、安裝方便，成為太陽能熱水器最理想的配套產品。
SR501有中英文版
主要技術指標：
1.控制器外形尺寸：205mmX150mmX50mm
2.使用電源：AC100-240V，50Hz
3.測溫精度：±2℃
4.測溫范圍：0~99℃
5.控溫精度：±2℃
6.可控上水泵:≤200W
7.伴熱帶功率:≤600W
8.加熱管功率：≤1500W /3000W二款可選
9.電磁閥參數： 直流 DC12V/ 交流 AC220V，可選用有壓閥和低壓閥
※有壓閥工作壓力： 0.02Mpa~0.8Mpa 適用于直供水
※無壓閥工作壓力： 0.0Mpa 使用與水箱供水或低水壓供水
主要功能：
1.設置時間
2.定時上水與定時加熱三時段控制
3.溫控上水功能
4.CTH恒溫加熱
5.LWPR低水壓保護開啟與關閉
6.CWL恒水位上水（恒定水箱滿水位100%水位）
7.PUMP水泵上水功能
8.TCYC熱水循環三時段溫度/水流控制
9.AH自動調溫功能
10.OTF定時器功能
11.TKPR水箱高溫保護功能
12.CFR水箱防凍保護功能
13.LWS缺水上水預置水位
14.LWSD缺水上水延時時間
15.OTDI殺菌功能
16.UNIT攝氏度與華氏度的轉換
17.BEEP蜂鳴器故障報警
18.手動上水
19.強制上水功能
20.手動加熱
21.手動熱水循環
22.手動恢復出廠設置
23.水位水溫傳感器靈敏度調節
24.管路防凍功能
25.查詢功能
26.溢水保護
27.集熱管高溫保護
28.斷電記憶保護
29.屏幕保護
30.故障保護
31.故障代碼說明
安裝系統圖：
